Linea di controllo, arrotolatura e imballaggio
“Plutone”
Inspection, winding and packaging machine
La macchina viene utilizzata per controllare, arrotolare ed imballare in automatico qualsiasi tipo di tessuto. Essa è composta dai seguenti gruppi principali:
– Gruppo ispezione con tavolo luminoso
– Gruppo arrotolatura su carrello mobile
– Gruppo taglio e confezionamento del rotolo con utilizzo di film plastico.
Il sistema di alimentazione del tessuto può avvenire da falda, grande rotolo o “J-box” per lavorazione in linea con altre macchine. L’ispezione del tessuto è effettuata dall’operatore, dopodiché il tessuto viene arrotolato su un tubo di cartone tramite due cilindri a velocità differenziata fra loro: tale caratteristica consente di regolare la compattezza del rotolo, senza tensione. I cilindri sono montati su carrello mobile per garantire l’allineamento del bordo tessuto. Una taglierina motorizzata effettua il taglio trasversale del tessuto. L’imballo è completamente automatico, dal posizionamento del tubo in cartone al confezionamento del rotolo, realizzato tramite fasciatura con film plastico. Tale pellicola viene saldata termicamente nella sua lunghezza, mentre la chiusura laterale viene effettuata tramite restringimento del film plastico, attraverso soffianti d’aria calda.
Su richiesta è possibile corredare la macchina con:
– Gruppo rifila cimose
– Contametri
– Sistema di pesatura elettronica con stampante etichette
– Sistema di scarico automatico dei rotoli confezionati
The machine is used for the inspection, automatic winding and packaging of every kind of fabric. It is composed of the following main groups:
– Inspection table
– Rolling group on mobile frame
– Cutting and packing group with plastic film.
The fabric feeding can be from plait, big roll or “J-box” to work in line with other machines. The operator inspects the fabric, which is then rolled up on a cardboard tube by means of two cylinders having different speed; this feature allows setting the compactness of the roll without any tensions. The rolling cylinders are located on a mobile frame that guarantees the selvedges alignment. An automatic slitter performs the transversal cut of the fabric. The packing is fully automatic, from the positioning of the cardboard tube to the wrapping of the fabric roll with a plastic film. This film is thermally welded throughout its length, while the lateral sealing is carried out by shrinking the plastic film by means of hot air blowers.
Upon request, the machine can be equipped with:
– Selvedge cutting system
– Meter-counter
– Electronic weighing system with label printer
– Automatic unloading system for packed rolls

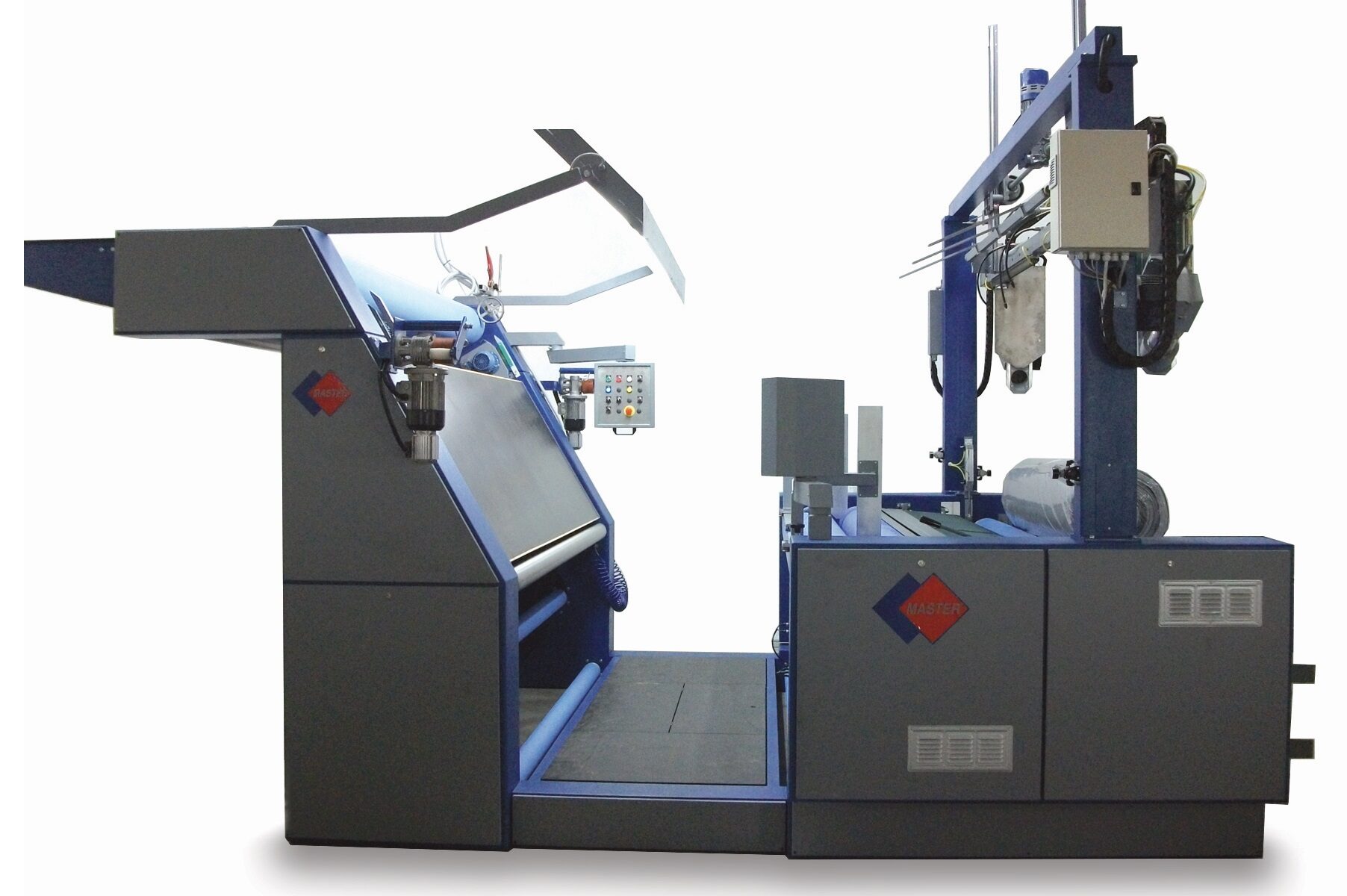

Semi-automatic line layout

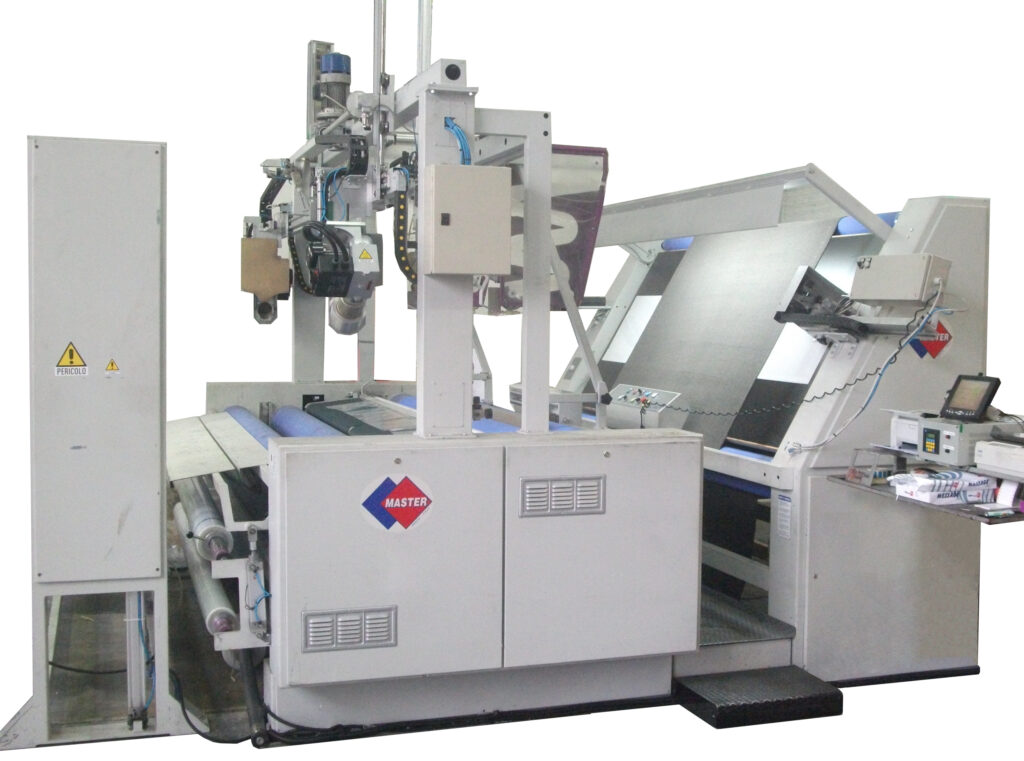

Automatic line layout
| CARATTERISTICHE TECNICHE: TECHNICAL FEATURES: | |
| Altezza di lavoro Working width | 700-3000 mm |
| Velocità Speed | 0-60 m/1’ e oltre 0-60 m/1’ and more |
| Potenza elettrica installata Installed electrical power | 26 kW ~ |
