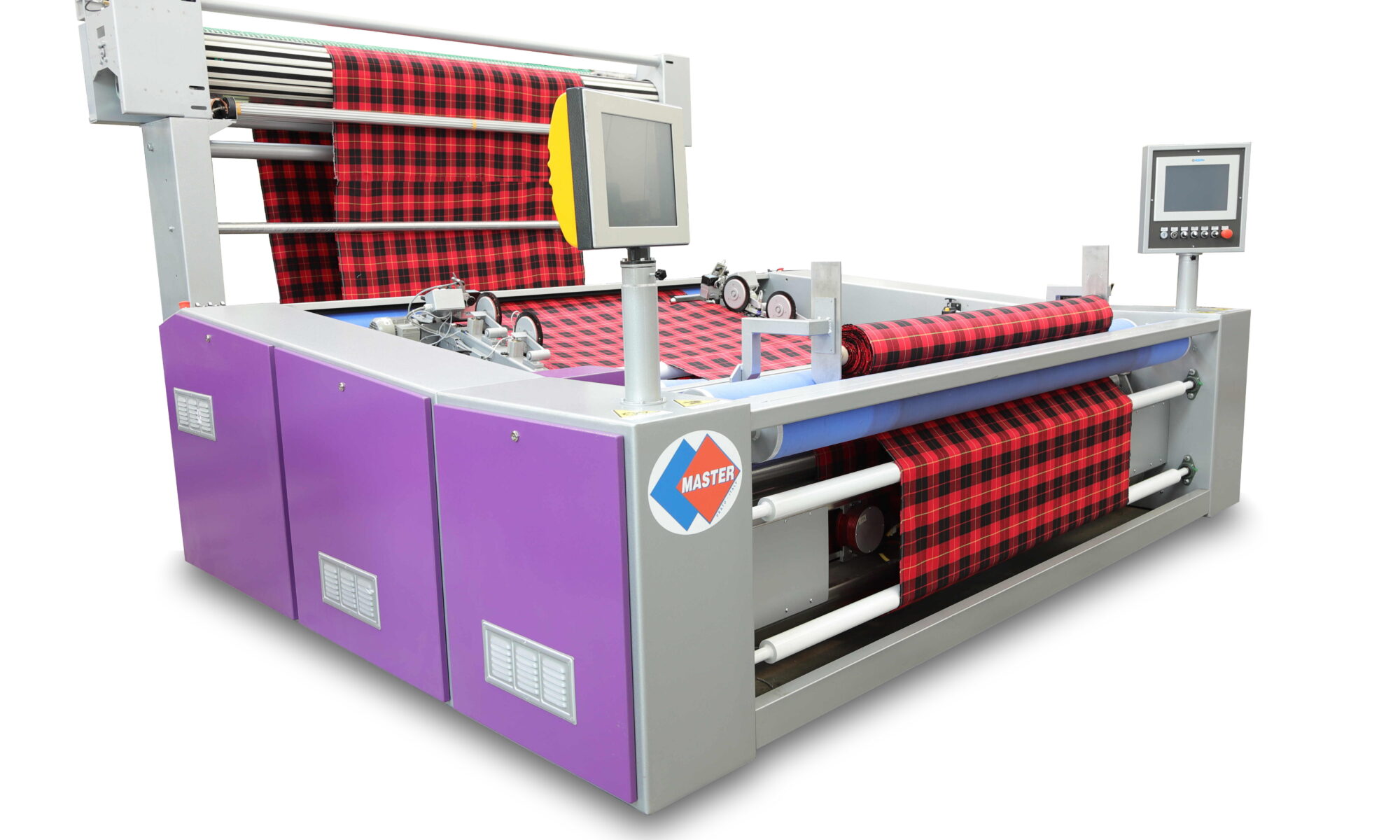

Arrotolatore a catena con Raddrizzatrame integrato
“Mercury WS”
Chain winding machine with integrated Weft Straightener
La macchina è unica nel suo genere, poiché ha la caratteristica di arrotolare i tessuti, uniformandone l’altezza ed eseguendo l’azione del Raddrizzatrame in un unico passaggio.
La macchina è assai versatile e può avere molteplici applicazioni. Ad esempio è ideale per la preparazione alla stampa.
Assume un ruolo fondamentale nel ritocco finale per un’arrotolatura perfetta con controllo delle trame.
Può essere alimentata da grande rotolo, da falda o in continuo con la linea posta a monte per una lavorazione non-stop.
La linea è idonea per tutti i tipi di tessuto ed è particolarmente indicata per quelli leggeri o delicati, in quanto assicura un trattamento senza tiraggi, grazie anche all’intervento di tre cilindri ballerini compensatori.
Il tessuto proveniente dal gruppo di introduzione, viene trasportato su due catene a spilli indipendenti e, come in una piccola Alzatrice, viene allineato e portato alla misura desiderata, grazie anche alla sovralimentazione in entrata e ad una vaschetta di vapore.
Le catene a spilli sono ripartite in due campi di lavoro: uno divergente, in cui il tessuto spillato sulle cimose viene alzato alla misura desiderata, ed uno parallelo dove viene stabilizzato e arrotolato su un tubo di cartone.
In entrata sono presenti due sensori che controllano i bordi del tessuto guidandoli con precisione sulle catene a spilli. Inoltre, un cilindro ballerino compensatore flottante permette l’introduzione del tessuto senza tensione.
In uscita il tessuto viene arrotolato su un’anima di cartone grazie a due cilindri le cui velocità differenziate permettono di regolare la compattezza del rotolo, senza tensione. Inoltre, i motori brushless in dotazione garantiscono una precisione di esecuzione assoluta.
La macchina ha una caratteristica unica: un ponte di lettura consente la visione delle distorsioni di trama, le catene indipendenti provvedono alla correzione delle distorsioni diagonali, mentre un cilindro estensore curvo (banana) motorizzato consente la correzione delle distorsioni concave e convesse.
La linea è completamente automatizzata e ricca di contenuti tecnologici all’avanguardia. È gestibile tramite pulsantiere e due pannelli di comando Touch-screen: uno per le funzioni principali della macchina e uno specifico per il ponte di lettura e la correzione delle distorsioni di trama.
Su richiesta, la configurazione standard della macchina può essere ulteriormente arricchita con i seguenti accessori opzionali:
– Specula di controllo in entrata
– Dispositivo tasta-cucito per arresto automatico
– Taglierina per il taglio trasversale del tessuto a fine rotolo
– Contametri
– Sistema di pesatura elettronica con stampante etichette
The machine is one of a kind, since it has the characteristic of winding the fabric, equalizing the width and performing the action of a Weft Straightener in one single step.
The machine is very versatile and can have several applications. For example, it is ideal for preparing for printing.
It plays a fundamental role in the final retouching for perfect winding with weft control.
The feeding can be from big roll, plait or in continuous with the line upstream for non-stop processing.
The line is suitable for all fabric types and is particularly appropriate for lightweight or delicate ones, as it ensures a treatment without any tensions, thanks also to the intervention of three compensating dancing rollers.
The fabric coming from the feeding unit runs on two independent pin chains and, as in a small Equalizing machine, it is aligned and raised to the desired width, thanks also to the overfeeding and a steam tray.
The chains are divided into two working areas: a conical field, in which the fabric pinned on the selvedges is raised to the desired width, and a parallel field where it is stabilized and rolled onto a cardboard tube.
At the entry, two sensors control the selvedges, guiding them perfectly on the pin chains. In addition, a floating compensating dancing roller allows the fabric feeding without any tensions.
At the exit, the fabric is rolled up on a cardboard core by means of two winding rollers having differentiated speed: this allows you to set the roll compactness without any tensions. Furthermore, the brushless motors guarantee perfect accuracy.
The machine has a unique feature: a series of scanners at the exit detects the weft distortions, the independent chains allow the correction of the diagonal distortions, while a motorised bent cylinder (banana roll) allows the correction of the curved distortions.
The machine is fully automated and rich in cutting-edge technological contents. It can be managed via push-button panels and two Touch-screen control panels: one for the main functions of the machine and one specific for the scanners and the correction of weft distortions.
Upon request, the machine can be equipped with:
– Inspection table at the entry
– Steaming bowls
– Stitching detector for automatic stop
– Cutting device for the transversal cut at the end of the fabric roll
– Meter-counter
– Electronic weighing system with label printer
| CARATTERISTICHE TECNICHE: TECHNICAL FEATURES: | |
| Altezza di lavoro Working width | 700-3400 mm e oltre su richiesta 700-3400 mm and more upon request |
| Velocità Speed | 0-50 m/1’ |
| Potenza elettrica installata Installed electrical power | 6 ÷ 10 kW ~ in base all’allestimento 6 ÷ 10 kW ~ according to set up |
| Lunghezza campo conico Length of the conical field | 1000 mm ~ |
| Lunghezza campo parallelo Length of the parallel field | 500 mm ~ |
| Controllo catene e cilindro curvo Chain and banana roll drive | motori brushless brushless motors |
| Sovralimentazione generale General overfeeding | da -10% a +10% della velocità catena from -10% to +10% of the chain speed |
