Arrotolatore a catena
“Mercury”
Chain winding machine
La macchina ha la caratteristica di arrotolare i tessuti, portando l’altezza alla misura desiderata in modo uniforme attraverso un sistema di trasporto su catene a spilli.

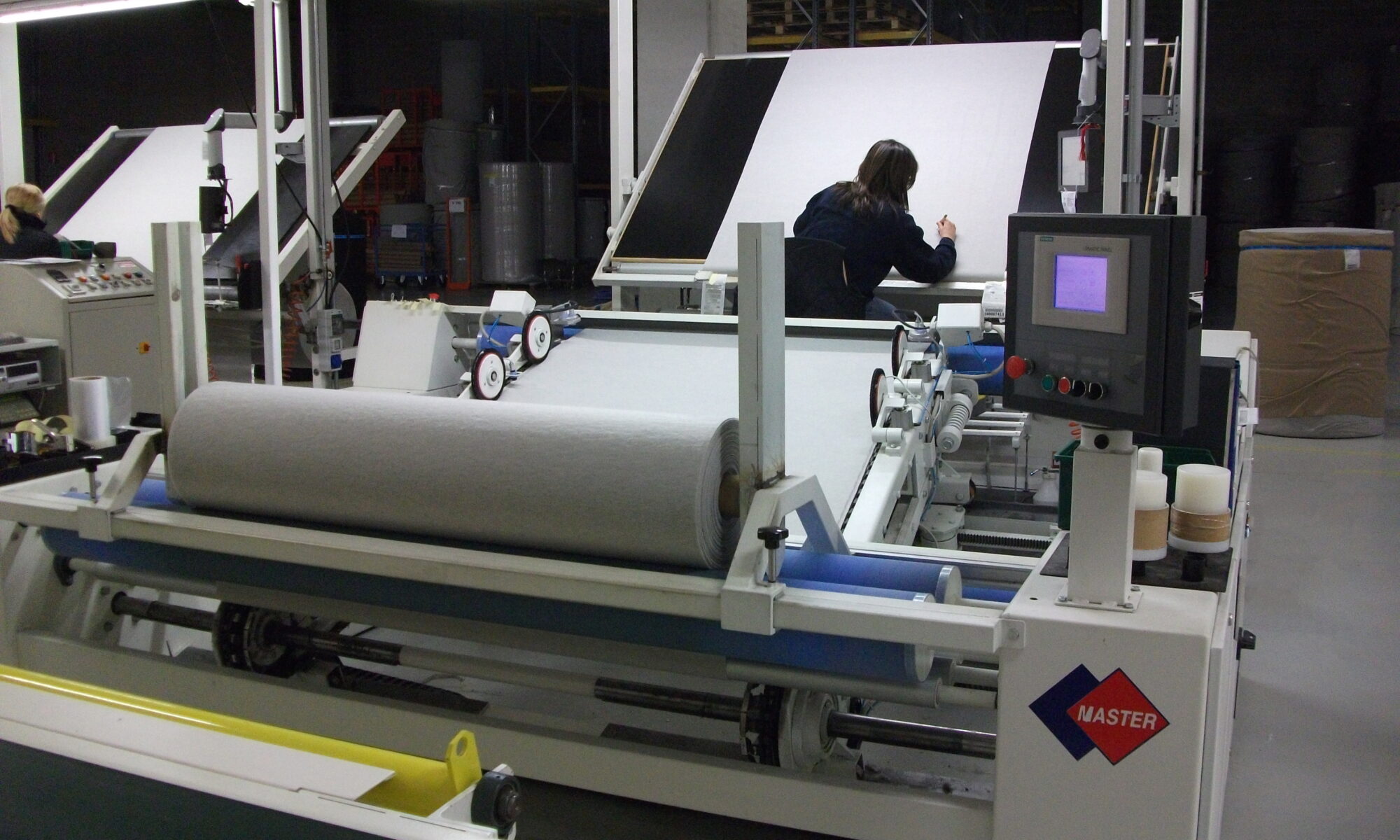

La macchina presenta due campi di lavoro: uno divergente, in cui il tessuto spillato sulle cimose viene alzato alla misura desiderata, ed uno parallelo dove viene stabilizzato e arrotolato su un tubo di cartone.
In entrata sono presenti due sensori che controllano i bordi del tessuto guidandoli esattamente sulle catene a spilli. In uscita il tessuto viene arrotolato per contatto su due cilindri; la loro velocità differenziata permette di regolare la compattezza del rotolo, senza tensione.
La macchina può essere alimentata da grande rotolo, da falda o in continuo con J-box o nastro trasportatore. In questo caso, un nastro trasportatore immagazzina il tessuto sotto forma di piccole falde, garantendo una lavorazione no-stop senza tensione.
Su richiesta, è possibile corredare la macchina con:
– Specula di controllo in entrata
– Vaschetta vaporizzante
– Dispositivo tasta-cucito per arresto automatico
– Taglierina per il taglio trasversale del tessuto a fine rotolo
– Contametri
– Sistema di pesatura elettronica con stampante etichette
The machine rolls up the fabric and, at the same time, it enlarges and equalizes the width evenly through a transport system with pin chains.
The machine has two processing sections: the conical field, where the fabric is pinned on the selvedges and raised to the desired width, and the parallel field, where the fabric is stabilized and rolled up on cardboard tube.

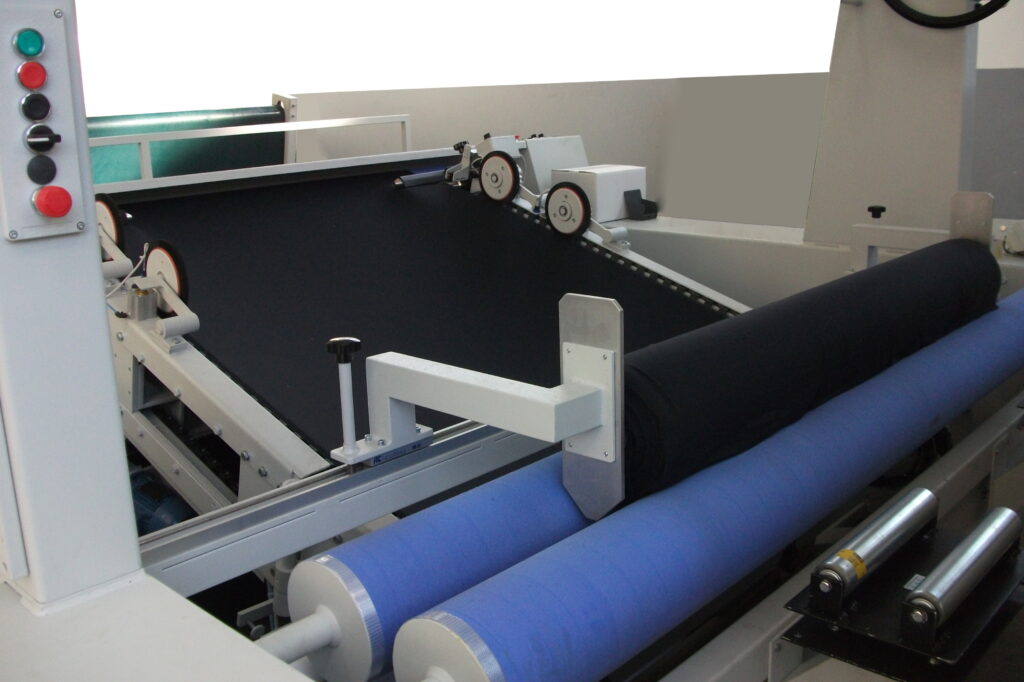

At the entry, two selvedges detectors control the edges of the fabric guiding them on the pin chain. At the exit, the fabric is rolled up on two cylinders, which have differentiated speed in order to set the compactness of the roll without any tensions.
The fabric feeding can be from big roll, plait or in continuous with J-box or conveyor belt. In this case, a conveyor belt stores the fabric in the form of small plaits, ensuring a non-stop processing without tension.
Upon request, the machine can be equipped with:
– Inspection table at the entry
– Steaming bowls
– Stitching detector for automatic stop
– Cutting device for the transversal cut at the end of the fabric roll
– Meter-counter
– Electronic weighing system with label printer
| CARATTERISTICHE TECNICHE: TECHNICAL FEATURES: | |
| Altezza di lavoro Working width | 700-3400 mm |
| Velocità Speed | 0-60 m/1’ |
| Potenza elettrica installata Installed electrical power | 6 kW ~ |
